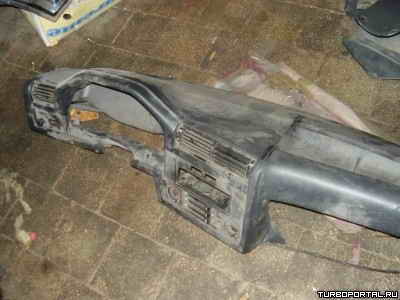

Поехали мы значит по авторазборкам в городе, на первой нашел, то, что искали. Правда некомплект. Только торпеда и приборы. Немного подумав приобрел ее за 200 гривен с мыслью, что бороду подберу, а вместо бордачка поставлю полочку.

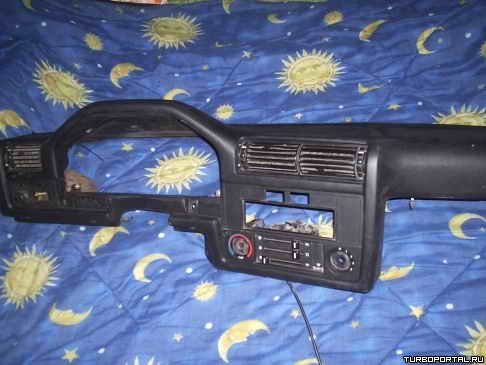

Вид после чистки и ремонта:



Почистил, помыл и все такое, решил отнести на ремонт бамперов. Да именно бамперов. На ней было две глубоких вмятины и одна трещина, что печально. Но, всего за 60 гривен ее покрасили и поровняли вмятины. Трещину вообще невидно. Панель приборов к сожалению не успел сфотографировать, но спидометр там электронный, вместо тахометра часы.

Поехал к автоелектрику и тут начались проблемы. Объехав человек 10 везде был мягко послан. Вообщем я не расстраивался, ведь что умеют херсонские замурзаные самоучки в боксах? Ничего толком. Начал ездить по “крутым” автосервисам. “Шин-Сервис” в который я приехал в 22 часа вечера был записан в мой “черный список” - электрик даже головой не повернул, когда я пытался ему объяснить ситуацию. Ну естественно он тут меняет на мерине блок предохранителей, а тут я с пылесосом своим вазовским лезу... “АВТОПЛАНЕТА” вежливо предложила мне заплатить 1600 гривен в кассу и приходить с чеком – и они поставят. Ну я думаю я и сам за такие деньги поставлю ее. Фирменный салон Пежо в Херсоне со смешным названием "ПЫЖ-Сервис" предложил мне обратиться на "Шин-Сервис" получив с моей стороны плюсик за необычно вежливое общение. Вообщем положил я торпеду в кладовку на работе. Подняв тему в форуме нашего клуба получил много толковых советов. Мне сказали, что приборы от шестерки подходят один в один. У приятеля как раз шестерка. Ну не смог я щиток приборов от ВАЗ 2106 вставить в бумеровскую торпеду...

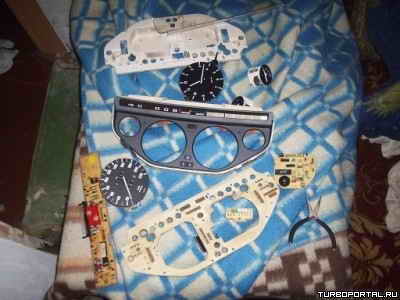

Решил с работы перевезти торпеду приятелю в гараж. Аккуратно положив ее на заднее сидение - поехал. В гараже приятель взял торпеду и понес в далекий угол. Я взял в руку шиток приборов и пачку сигарет одновременно. Два шага - пачка выскальзывает и падает вместе с щитком приборов БМВ на землю... Отколотое переднее стеклышко шитка, много нехороших слов. Потом мысль "Iari сказал, что приборы от шестерки подходят один в один"... Тоесть "приборы от шестерки подходят один в один" а не как я понял "щиток приборов от шестерки подходят один в один"... Сняв приборы с шестерки приятеля стали вставлять в бумеровский щиток. Один в один. Ну немного прийдеться подрезать под датчики масла и воды. Начали готовить щиток. Первое, что я сделал разобрал его полностью.



Вопрос стал ребром. Ведь на приборах шестерки все лампочки есть. То есть лампочки поворотников, аварийки и т.д. встроены в сами приборы. Что делать? Нехотелось терять такую красоту. Ответ прост - запаралеллить. Тексталит платы бумера решил не выкидывать.
Решил проводку авто не трогать и оставить штатные коннекторы к щитку.

Начал придумывать переходники коннекторов щитка ВАЗ 2101 на ВАЗ 2106. В это время мой цифровик сломался и я его отдал в ремонт.
Так, как работа на месте не стояла начал фоткать на мобилку :)

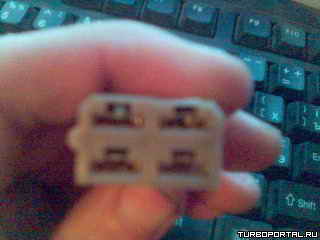

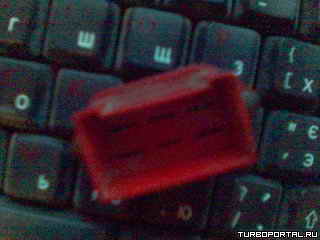

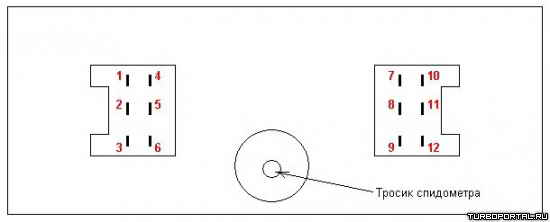

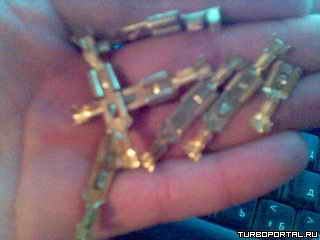

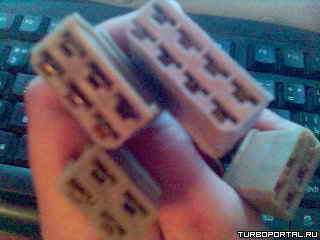

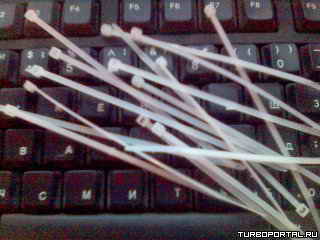

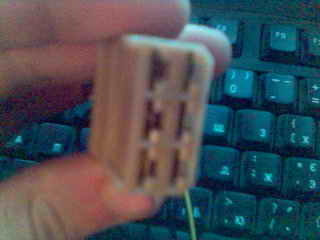

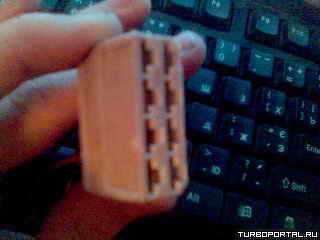

Первое, что я купил - 30 щеточек в коннекторы, тоесть 30папа и 30мама. Стоило это 8 грн. Как оказалось с учетом производственного брака этого достаточно. Ломаються они как принято... Еще пришлось преобрести сами коннекторы и хомутики +10грн. На картинках нормально видно какие, тоесть: входящие (один на 4, два на 6 и один на 8 щеточек), принимающие (два на 6 щеточек). Раньше я даже не задумывался о том, какже это все теперь подключить... Открыв схему электрооборудования ВАЗ 2101 окончательно запутался, благо в сарае лежал старый щиток приборов. Недолго думая разломал его и достал тексталит. По дорожкам вычеслил, что и за что отвечает.



1 Лампочка резерва топлива
2 Лампочка давления масла
3 Лампочка заряда АКБ
4 Лампочка ручного тормоза
5 Стрелочка воды
6 Стрелочка бензина
7 Масса 1
8 Подсветка щитка
9 Лампочка поворотников
10 Масса 2
11 Лампочка дальнего света
12 Лампочка габаритов

Теперь настала очередь приборов шестерки. Разбирать там ничего не пришлось.


Коннектор тахометра ВАЗ 2106


1 Тахометр
2 Лампочка заряда АКБ
3 Подсветка прибора
4 Масса 2
5 Не используется
6 Масса 1
7 Лампочка ручного тормоза
8 Не используется

Коннектор температуры охлаждающей жидкости ВАЗ 2106




1 Стрелка о.жидкости №1
2 Масса 1
3 Подсветка прибора
4 Масса 2

Коннектор спидометра ВАЗ 2106


1 Не используется
2 Лампочка дальнего света
3 Масса
4 Лампочка поворотников
5 Лампочка габаритов
6 Подсветка прибора

Коннектор спидометра ВАЗ 2106



1 Стрелка уровня топлива
2 Масса 1
3 Масса 2
4 Подсветка прибора
5 Не используется
6 Лампочка резерва топлива

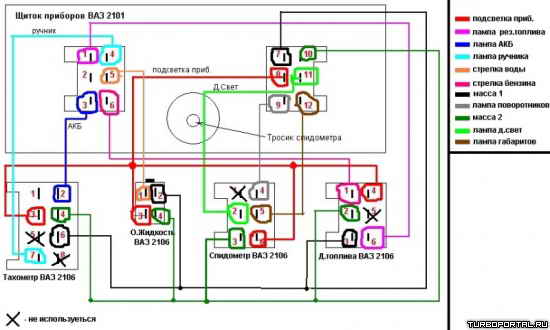

Попробуем сделать собственную схему переходников "приборы ВАЗ 2101 - ВАЗ 2106"


Как видим у нас два незадействованных контакта (№2 на щитке ВАЗ 2101 и №1 на тахометре ВАЗ 2106). За №1 на тахометре ВАЗ 2106 речи быть не может - это сам тахометр провод к которому нужно будет протянуть с катушки зажигания. №2 начал сначала меня волновать - это давление масла. Если помните на шестерке есть отдельный датчик со стрелочкой, а на наших копейках - лампочка... Попробуем решить. Я уже упоминал о том, что все информативные лампочки встроены с сам щиток БМВ и очень не хотелось терять их. Посмотрим.

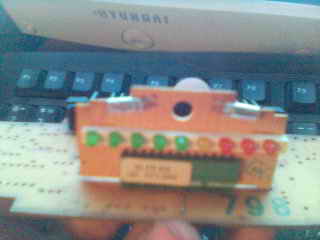

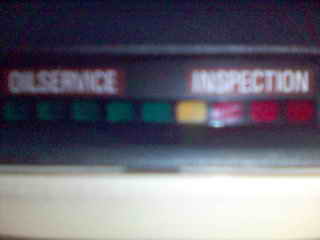

Лампочки и светодиоды... Отлично! 2 лампочки и 9 светодиодов, то есть 9 сопротивлений, куча проводов и постоянное сгорание этих самых светодиодов. Решил светодиоды не подключать, а лампочки задействовать как под давление масла. Как это сделать? Просто протянуть провод от №2 щитка 2101 к этим лампочкам.

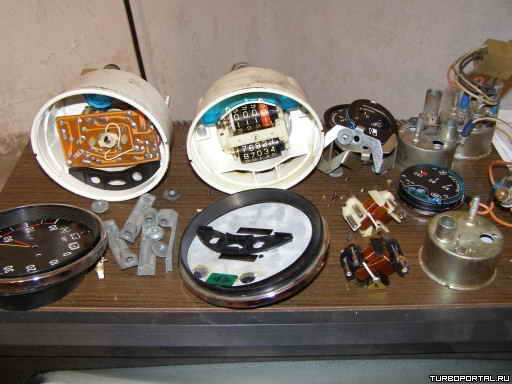

Попробуем собрать переходник "приборы ВАЗ 2101 - ВАЗ 2106" по моей схеме... И вот как всегда. Приятелю понадобилась машина. Эх. Пришлось отдать приборы. Придется себе покупать :). Оказалось, что на рынке спидометр стоит 90грн., тахометр 80грн., а мелкие датчики по 30грн. 90+80+30+30=230грн. Очень напряжно. Надо делать капиталку кузова, двигателя, потом краситься... Будем искать на авторазборках... Так пролетело лето. Откапиталил двигатель, собираю деньги на кузов. И тут в начале августа нашел объявление в газете "Из рук в руки" о продаже шитка приборов от ВАЗ 2106 за 50грн. Ура! Сразуже купил и разобрал. Надо подкрасить стрелочки лаком, поставить красивые шкалы приборов... Все происходило в такм ажиотаже, что даже неуспел сфотографировать исходный вид приборов - сразу разобрал.

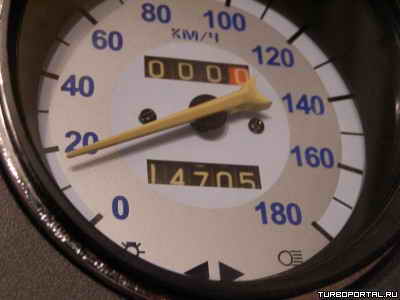

На следующий день быстренько придумал новые шкалы приборов и всего за два часа перекрутил километраж спидометра на нужные цифры (чтоб потом долго не думать, когда мне менять масло и регулировать клапана). Начал собирать. Оказалось, что даже моими корявыми руками можно все сделать очень даже неплохо (если не пить пиво и не нервничать). Через час все стало проясняться



При попытке все это заинсталировать оказалось, что половина индикаторов и подсветка на двух датчиках не работает. В расстроенных чувствах включил телик. Через несколько минут пришла идея. Лампочки ведь тоже могут быть нерабочими. Да и не проверял я приборы во время покупки. Так и оказалось. Не работало 4 лампочки, три зачистил, а одну вытянул из родного щитка приборов копейки. Малой кровью обошлись, если бы баг был в схеме моего переходника - это был бы перерыв месяца на два (до восстановления сил). Итак процесс был завершен совершенно неожиданно. Была на улице суббота, утром я встал и как всегда по субботам поехал на авторынок. Ходил, бродил, купил много запчастей и новый резонатор и глушитель. Приехав домой поменял систему выхлопа и правую внеутринюю суппорту. Потом...снял торпеду чтоб упорядочить провода т.к. купил хомутиков. Вырвал ФМ антенну и все провода связанные с ФМ т.к. радио ненавижу. Потом решил примерять торпеду от бмв. Ну в общем примерял :)

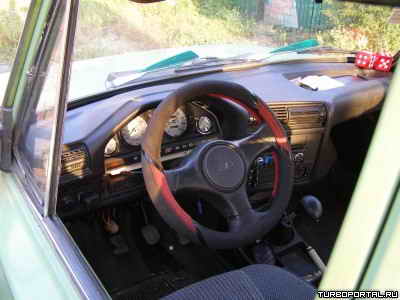

Конечно не обошлось без особенностей, но сначала я развею несколько мифов которых начитался в форумах: * Торпеда от БМВ Е30 немного шире Да. На пару миллиметров. От этого проблем с "впихиванием" не замечалось... * Придется гнуть рычаг КПП т.к. он будет упираться в консоль Зачем? См. фото вверху справа. При включении максимально приближенной передачи №3 до консоли остается 5-8см. * Без "бардачка" из под торпеды будет видно куча проводов См. фото вверху справа. Почему-то я их не заметил... * В салоне станет ощутимее меньше места Глупости. Получилось наоборот.

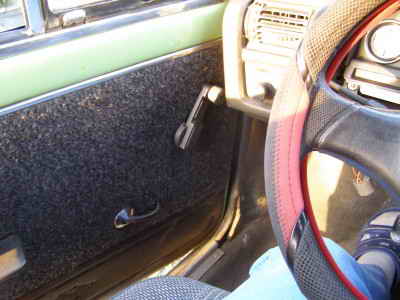

Дело в том, что слева, с водительской двери невозможно открыть стекло т.к. ручка упирается в торпеду, с пассажирской стороны это не наблюдается. В будущем устраним это эл.стеклами, а пока прийдется приоткрывать дверь. Радует то, что это случилось со стороны водительской двери, то есть никто из пассажиров не вырвет кусок торпеды и не сломает себе руку пытаясь крутануть со всей силы стеклоподьемник.

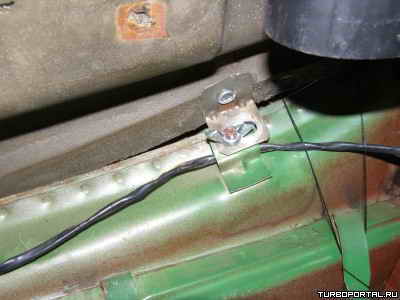

Особенность №2: Крепление



Крепилось к маленькими саморезами к торпеде. Уголок вырвал из родной копеешной торпеды.

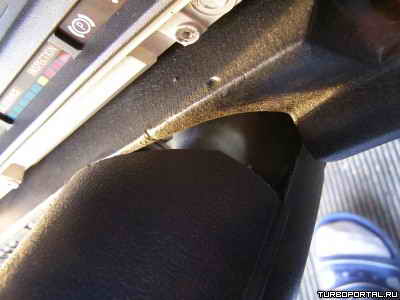

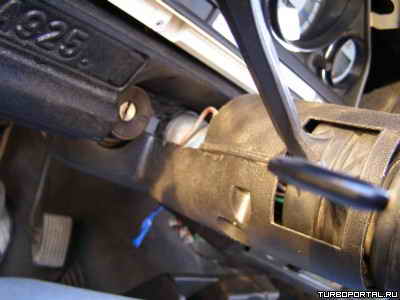

Особенность №2: Кожух рулевой колонки



Тут пришлось немного подрезать сам кожух. На форумах читал, что подрезают саму торпеду, но по-моему кожух подрезать проще. Другой вопрос, что я сделал это очень неаккуратно...



Ощущения:
Новая торпеда прибавила 10см к длине капота и 5см к высоте машины. Как минимум 20 лошадиных сил, не знаю правда на сколько (всем известно, что новые колпаки на дисках прибавляют 5 лошадиных сил на протяжении 2х дней). Самое главное появилось чувство "Хайбрид" по отношению ко всему семейсвту ВАЗ, стареньким иномарочкам и, конечно, БМВ с кузовами Е30, Е36 и более ранним выпускам.
П.С. Хайбрид - снисходительное отношение к участникам движения, которые едут на более дешевых, старых, грязных и т.п. автомобилях. Впервые слово появилось во второй серии десятого сезона мультфильма Южный Парк в феврале 2006 года (South Park (1002) - Smug Alert!)

Извиняюсь за меленький размер фотографий. Попозже выложу статью как поставь панель от BMW E30 в ВАЗ 2012 ;)
